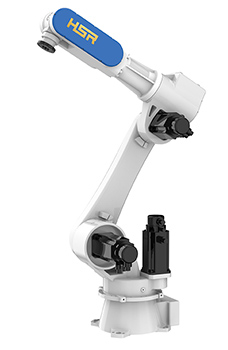

HSR-JR630工业机器人

HSR-JR630具有精度至高、加速能力强、刚性好等优点,重复定位精度高达0.05mm,运动范围达到1701mm,可轻松应对码垛、装配、打磨及焊接等行业的应用市场。JR630系列机型特性:1.高性价比:低成本,花钱买回去的属于通用工业机器人,可重复编程用于其他搬运、装配作业,且可一年回收成本2.长寿命:采用高精密高刚度进口减速机,寿命可长达数十年,一次投入,多年受益3.高加速性能:采用低速比高精度减速机,拥有超快的加速性能,最快加速时间可达0.3S4. 高集成度:本体内置信号线与气管即插即用,无需繁琐接线,内部线缆无滑动,可长久保持无故障率。5.超高精度:除了精密的设计外,采用了进口高精密减速机,末端重复定位精度高达0.05MM6.高平滑性:采用先进控制系统及伺服驱动系统,实现高速而平滑的动作性能,几乎做到过渡点零时间停顿。7. 高刚性:经过结构优化,采用大功率电机与优质的材料,刚性非常好8.高负载:末端最大负载30kg,可轻松应对码垛、装配、打磨及焊接行业的应用市场

免费询价

24小时免费质询电话17741270077

  • 产品详情

技术参数

工业机器人HSR-JR630
自由度6
额定负载30Kg
最大工作半径1701mm
重复定位精度±0.05mm
运动范围J1±155°
J2-175°/+75°
J3+40°/ +265°
J4±180°
J5±125°
J6±360°
额定速度J188°/s,1.53 rad/s
J266°/s,1.15 rad/s
J3120°/s,2.09 rad/s
J4178°/s,3.11 rad/s
J5178°/s,3.11 rad/s
J6225°/s,3.93 rad/s
最高速度J196°/s,1.68 rad/s
J288°/s,1.53rad/s
J3192°/s,3.35 rad/s
J4297°/s,5.18 rad/s
J5297°/s,5.18 rad/s
J6375°/s,6.54rad/s
容许惯性矩J60.8kg㎡
J53.3kg㎡
J48.7kg㎡
容许扭矩J630.7Nm
J573.4Nm
J4140.4Nm
适用环境温度0~45°
湿度20%~80%
其他避免与易燃易爆或腐蚀性气体、液体接触,远离电子噪声源(等离子)
示教器线缆长度8米
本体-柜体连接线长度6米
I/O参数数字量:32输入,31输出(控制柜故障指示灯输出占用1)
本体预留信号线24位(航空插头连接)
预留气路2*Φ8
电源容量5.62kVA
额定功率4.5kW
额定电压3相AC380V
额定电流9A
本体防护等级IP54
安装方式地面、倒挂安装
本体重量302kg
控制柜防护等级IP53
控制柜尺寸690mm(宽)×411mm(厚)×890mm(高)-立式
控制柜重量91kg

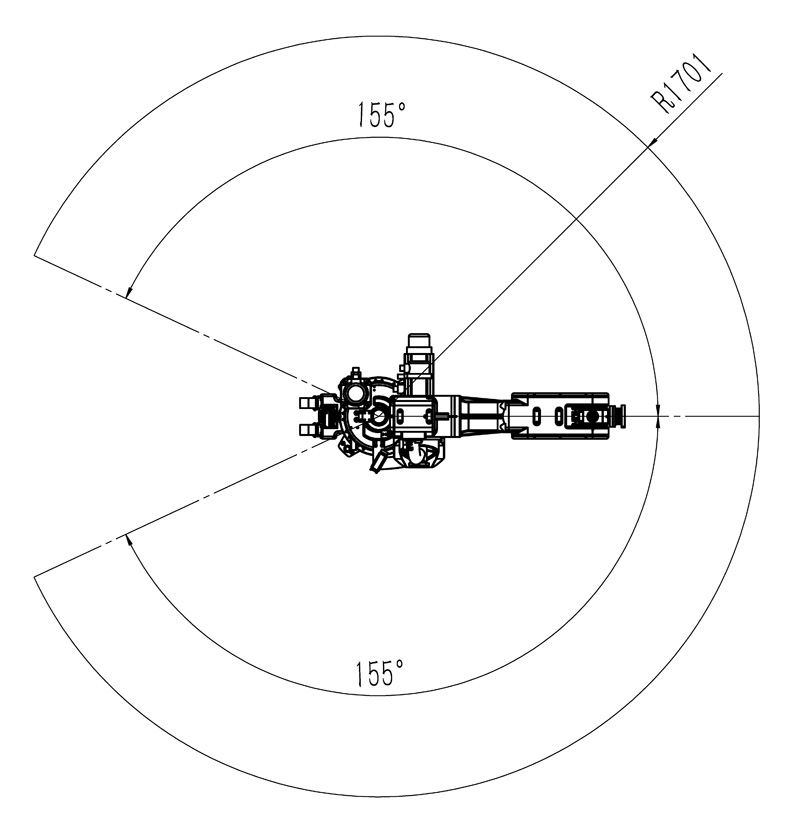

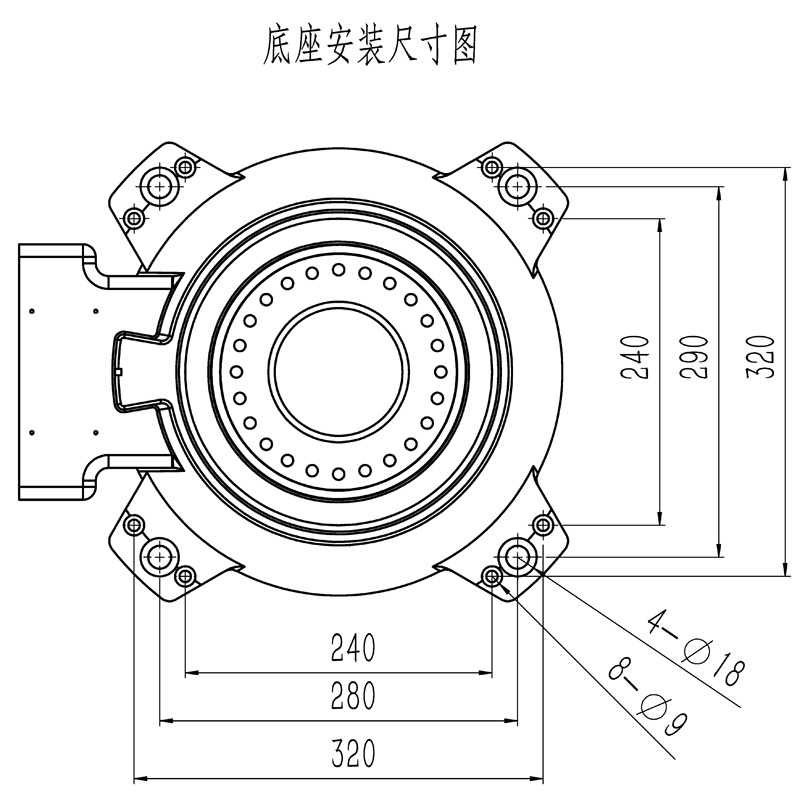

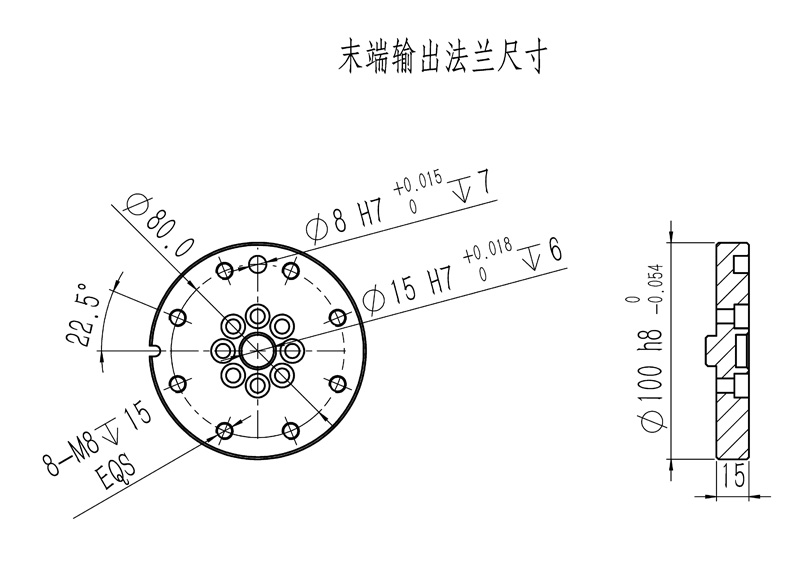

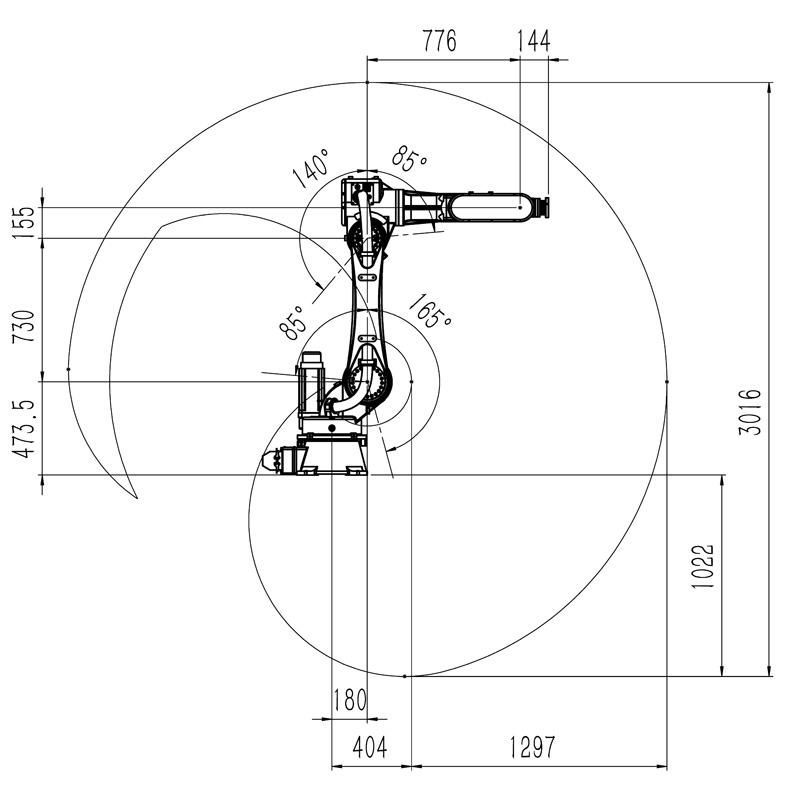

工业机器人参数图
